CALIBRACION DEL LECTOR:



Primero tienes que desenchufar la Dreamcast de la corriente. Luego desmonta la parte superior de la carcasa. Para hacerlo, quita el módem primero. Gira la consola de modo que quede apoyada al revés. Ahora retira los 4 tornillos que sujetan la carcasa con un destornillador.

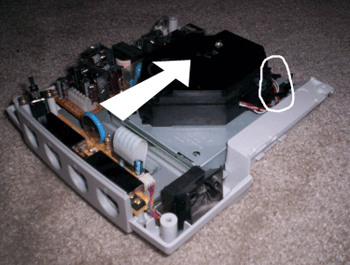

Pon el laser del lector en su posición original (mejor manipularlo con un boli). Para maniobrar con más comodidad, localiza las dos pestañas en la parte derecha – superior del lector cuya misión es sujetar una faja de cables rojos y negros. Levántalas y libera los cables.

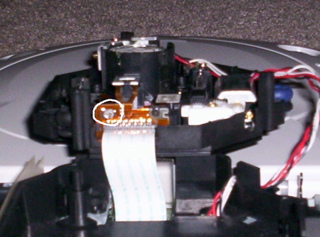

En la cabeza lectora podrás observar dos tornillos. Uno de color negro y otro de color dorado. El correspondiente al potenciómetro es este último.





Para calibrarlo usa un polímetro. Ajústalo a 490 Ohmios si el lector es Yamaha o a 790 Ohmios si es Samsung.

Una forma menos precisa de calibrarlo (si no dispone de polímetro), consiste en girar el tornillo unos 1’5 mm de perímetro del tornillo, en sentido a las manecillas del reloj (estándar de la normativa ISO referido al ajuste de tornillos). Para evitar un nuevo desajuste, puedes aplicar silicona o pegamento sobre éste e inmovilizarlo.



Vuelve a dejar todo en su sitio y recoloca la tapa.





Material de sus respectivos Dueños: Negora, :::Flako:: y Dusher.





Saludos..... :banana:

Edited March 27, 2011 by dreamalive

[Manu]

Gracias por el manual dreamalive y por la ayuda brindada :banana:



Agregado a manuales :hide: (eso lo haces tu mismo :tonto: )

[Carlos-GPM]

y se puede calibrar??? :blink:



Creo que a un amigo le servirá esto :banana:



Gracias!

[izmah]

Exelente aporte compadre Dream :banana: :banana:



Voy a desempoolbar la blanquita de Sega y probare ;)



Gracias

[dreamalive]

Gracias por el manual dreamalive y por la ayuda brindada :banana:



Agregado a manuales :hide: (eso lo haces tu mismo :tonto: )



Ya lo agrege apenas lo subi :tonto:



Saludos.... :banana:



[deadly_pajarraco]

wena, pero como se que lector tiene mi dc?

se agradece caleta el tuto loko XP

[dreamalive]

No deberias tener problemas ya el lector casi es estandar, no varia casi en nada segun las regiones, ahora si no ves la marca del lector , lo mas facil es girar el potenciometro apenas poquito casi por un milimetro eso si en sentido del reloj e ir probando hasta que el juego o los juegos funcionen asi lo hago yo y es mas facil, eso si , en todos los lectores de dreamcast el tornillo del potenciometro siempre se encuentra en el mismo lugar... ;)



Saludos....... :banana:

Edited May 30, 2008 by dreamalive

[deadly_pajarraco]

FUNCIONO LA WEA!!!!!!!!!!!!!!!!!!

regreso la dc que tenia ahi toa desauciada

vale wn la dura, con tu ayuda pude arreglar la dc xD



:banana: :banana: :banana: :banana: :banana:





[dreamalive]

FUNCIONO LA WEA!!!!!!!!!!!!!!!!!!

regreso la dc que tenia ahi toa desauciada

vale wn la dura, con tu ayuda pude arreglar la dc xD



:banana: :banana: :banana: :banana: :banana:



Ahhh que bien, eso es un cliente satisfecho jajaja :ROLF:



[exmxb]

probe...y me agarro mas juegos....parece que me estan fallando los cd virgen....que marca recomiendan pa grabar????
